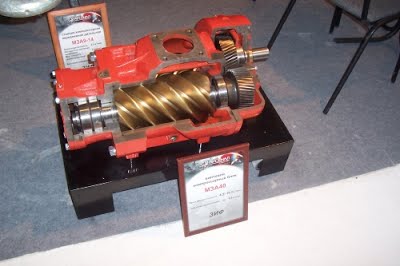

Воздушные винтовые маслозаполненные одноступенчатые компрессоры типа МЗА40 (в дальнейшем компрессоры), предназначены для сжатия воздуха и использования в составе передвижных, стационарных и шахтных компрессорных станций в диапазоне производительностей 4,5-16,5 м3/мин при абсолютном давлении нагнетания 0,8 МПа.
Компрессоры предусматривают возможность применения различных типов привода: дизельный двигатель, электродвигатель.
Компрессор МЗА40-01.0000.000 разработан для привода электродвигателем и не имеет встроенного мультпликатора.
Привод двигателя – может осуществляться через эластичную упругую муфту или также через ременную передачу ( для компрессоров прямого привода ).
Поставка компрессора возможна в составе компрессорных станций и отдельно.
Компрессор выпускается в следующих исполнениях:
Поставка компрессоров возможна в составе компрессорных станций и отдельно.
Компрессоры предназначены для работы в районах с высотой над уровнем моря до 1500м, в условиях запыленности до 20 мг/м3 применением воздушных фильтров на всасывании.
Пример записи обозначения компрессора при заказе:
Основные технические данные модельного ряда винтовых компрессоров типа МЗА40(ЗИФ)
Исполнение компрессора | МЗА40 0000.000 |
МЗА40 0000.000-02 |
МЗА40-01 0000.000 |
||
Обозначение компрессорной станции | МЗА9-50-02, МЗА9-50-03 (Д245+МЗА40) | МЗА70-110 (А280S2+МЗА40) | МЗА70-090 (А250М2+МЗА40) | МЗА9-50, МЗА9-50-01 (Д245+МЗА40) | МЗА70-075 (А250S2+МЗА40-01) |
Зубчатое колесо (ведущее) | МЗА40.0000.008 Z1=59 |
МЗА40 0000.015 Z1=54 |
|||
Шестерня (ведомая) | МЗА40.0000.034 Z2=44 |
МЗА40 0000.037 Z2=49 |
|||
Передаточное число | 1,341 | 1,102 | 1,000 | ||
Характеристика привода | N=77кВт, 2200 об/мин |
NЭ=110кВт, 3000 об/мин |
Nэ=90кВт, 3000 об/мин |
N=77 кВт, 2200 об/мин |
Nэ=75кВт, 3000 об/мин |
Потребляемая мощность компрессора не более, кВт | 65,0 | 105,0 | 85,0 | 62,0 | 70,0 |
Производительность, не менее м3/мин | 12,0-1,0 | 16,0-1,6 | 12,0-1,0 | 10,0-0,8 | 10,0-0,8 |
Рабочее давление, кгс/см2 | 7,0 | 10,0 | 10,0 | 7,0 | 10,0 |
Число оборотов приводного вала, об/мин | 2200 | 2960 | 2960 | 2200 | 2965 |
