МЗА20

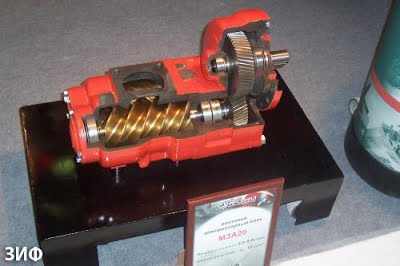

Воздушные винтовые маслозаполненные одноступенчатые компрессоры типа МЗА20 (в дальнейшем компрессоры), предназначены для сжатия воздуха и использования в составе передвижных, стационарных и шахтных компрессорных станций в диапазоне производительностей 2,5-8,0 м3/мин при абсолютном давлении нагнетания 0,8 МПа.
Компрессоры предусматривают возможность применения различных типов привода: дизельный двигатель, электродвигатель.
Поставка компрессора возможна в составе компрессорных станций и отдельно.
Компрессор выпускается в следующих исполнениях:
- МЗА20.0000-000
- МЗА20.0000-000-01
- МЗА20.0000-000-02
- МЗА20.0000-000-03
- МЗА20.0000-000-04
- МЗА20.0000-000-05
- МЗА20.0000-000-06
- МЗА20.0000-000-07
- МЗА20.0000-000-08
- МЗА20.0000-000-09
- МЗА20.0000-000-10
- МЗА20.0000-000-11
Климатическое исполнение компрессоров "У2" по ГОСТ 15150 при температурах окружающего воздуха от минус 25 до 400С, влажностью до 98% (250С):
Компрессоры предназначены для работы в районах с высотой над уровнем моря до 1500м, в условиях запыленности до 20 мг/м3 применением воздушных фильтров на всасывании.
Пример записи обозначения компрессора при заказе:
Компрессор МЗА20.0000-000-01 ТУ 3643-004-07541733-2000
|
Исполнение Компрессора МЗА20 |
- |
-01 |
-02 |
-03 |
-04 |
-05 |
-06 |
-07 |
-08 |
-09 |
-10 |
-11 |
|
Обозначение компрессорной станции |
МЗА17 |
ЗИФ-ШВ-5М-03 |
МЗА9-06 (Д144+МЗА20 с муфтой сцепления) |
МЗА9-09 (Д243+МЗА20 с муфтой сцепления) |
МЗА19-07 (ременная) |
МЗА19-10 (линейная) |
МЗА9-09 (Д243+МЗА20 с неразьёмной муфтой) |
МЗА18 |
МЗА19-12 (линейная) |
МЗА19-11 (линейная, без мультипликатора) МЗА9-ПВ4/0,7 |
МЗА9-12,-15 (Д243+МЗА20, 8м3/мин) |
МЗА9-16,-17 (Д243+МЗА20, 5,2м3/мин). Тропики. |
|
Зубчатое колесо (ведущее) |
0000-008 Z=51 |
0000-009 Z=71 |
0000-011 Z=67 |
0000-011 Z=67 |
ШкивSPA200/3
|
0000-019 Z=54 |
0000-011 Z=67 |
0000-104 Z=61 |
0000-107 Z=60 |
- |
0000-009 Z=71 |
0000-102 Z=63 |
|
Шестерня (ведомая) |
0000-034 Z1=47 |
0000-035 Z1=26 |
0000-036 Z1=31 |
0000-036 Z1=31 |
ШкивSPA160/3 |
0000-005 Z1=43 |
0000-036 Z1=31 |
0000-103 Z1=36 |
0000-106 Z1=37 |
- |
0000-035 Z1=26 |
0000-101 Z1=34 |
|
Передаточное число |
1,085 |
2,731 |
2,161 |
2,161 |
1,250 |
1,256 |
2,161 |
1,694 |
1,622 |
1,000 |
2,731 |
1,853 |
|
Характеристика привода |
N=30кВт, 3000 об/мин |
N=37кВт, 1500 об/мин |
N=44кВт, 2000 об/мин |
N=60кВт, 2200 об/мин |
N=37кВт, 3000 об/мин |
N=37кВт, 3000 об/мин |
N=60кВт, 2200 об/мин |
N=45кВт, 3000 об/мин |
N=45кВт, 3000 об/мин |
N=30кВт, 3000 об/мин |
N=60кВт, 2200 об/мин |
N=60кВт 2200 об/мин |
|
Потребляемая мощность компрессора, кВт |
28,0 |
33,5 |
38,0 |
40,0 |
35,0 |
35,0 |
40,0 |
41,5 |
42,0 |
28,0 (без диафрагмы) 21,5 ( с диафрагмой) |
51,0 |
33,5 |
|
Производительность, не менее м3/мин |
4,0-0,28 |
5,2-0,36 |
5,5-0,34 |
6,0-0,42 |
5,2-0,36 |
5,2-0,4 |
6,0-0,42 |
7,5-1,2 |
6,3-0,5 |
4,0-0,4 |
8,0-1,0 |
5,2+-0,25 |
|
Рабочее давление, кгс/см2 |
7,0 |
6,0 |
7,0 |
7,0 |
7,0 |
7,0 |
7,0 |
6,0 |
7,0 |
7,0 |
7,0 |
7,0 |
|
Число оборотов приводного вала, об/мин |
2940 |
1465 |
2000 |
2200 |
3675 |
2940 |
2200 |
2950 |
2940 |
2940 |
2200 |
2200 |
